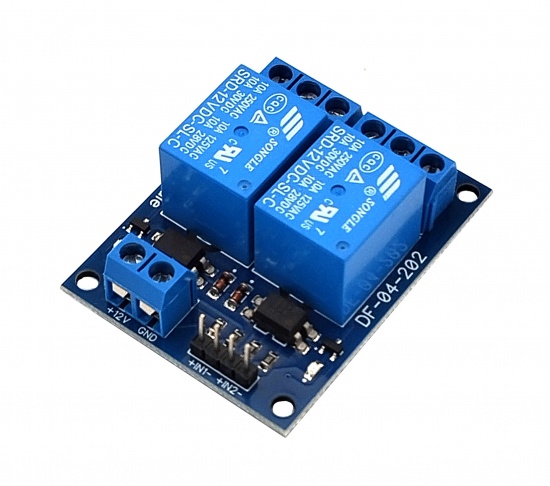

Релейный модуль 2 канала 12V с оптразвязкой (DF-04-202)
| Артикул: | 02996 |
| Группа: | Релейные модули |
| В наличии: | 266 шт. |
| Цена: | 543 руб. |
Возможна оплата при получении
| Количество: |
|
| Описание |
Описание: Релейный модуль 2 канала 12V с оптразвязкой (DF-04-202)
Релейный модуль на 2 канала DF-04-202 с оптической развязкой сигналов управления. Напряжение питания релейной части 12 В. Уровни управления 3.3-5В. Срабатывание реле по низкому или высокому уровню сигнала в зависимости от схемы подключения. Светодиодная индикация срабатывания.
Встраиваемый релейный модуль на 2 канала DF-04-202 имеет оптическую развязку сигналов управления. Для питания релейной части подается напряжение 12 В. Входы управления дифференциальные "+" и "-", реле срабатывает при появлении разности напряжения на входах. Каждый дифференциальный вход можно подключить для срабатывания реле как по положительному так и по отрицательному сигналу управления.
Характеристики
- Напряжение питания: 12 В;
- Напряжение сигналов управления: 3.3 .. 5 В;
- Уровень срабатывания: низкий или высокий, зависит от подключения;
- Количество каналов: 2;
- Тип используемого реле: SONGLE SRD-12VDC-SL-C;
- Максимальный коммутируемый ток: AC 10 А ~250 В или DC 10 А 30 В;
- Ток потребления при срабатывании одного реле: 35 мА;
- Максимальный ток потребления (при срабатывании всех реле одновременно): 70 мА;
- Размер: 51 x 39 x 19 мм;
- Монтажные отверстия: 45 x 33.7, диаметр 3 мм;
Назначение контактов разъема питания
| +12V | Плюс напряжения питания 12 В |
| GND | Минус напряжения питания |
Назначение контактов разъема управления
| IN1+ | Положительный вход сигнала управления канала 1 |
| IN1- | Отрицательный вход сигнала управления канала 1 |
| IN2+ | Положительный вход сигнала управления канала 2 |
| IN2- | Отрицательный вход сигнала управления канала 2 |
Подключение с оптической развязкой
Оптическая развязка позволяет запитать релейный модуль от отдельного источника питания напряжением 12 В. При этом логика управляющих сигналов должна быть 3.3 - 5 В. В цепи управления каждого канала установлена оптопара, реле срабатывает при подаче управляющего напряжения между контактами "-" и "+" дифференциального входа каждого канала.

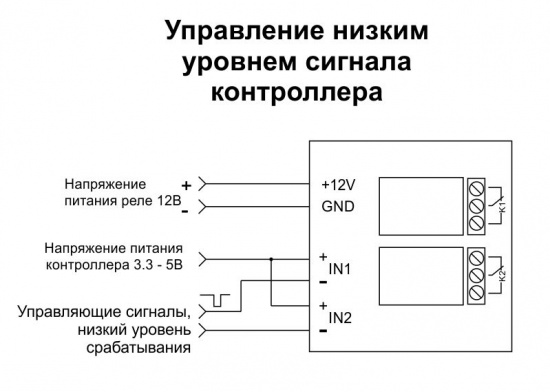

Управление низким уровнем сигнала
Что бы управление было по низкому уровню сигнала, подключите ко входу "+" напряжение питания контроллера, а ко входу "-" управляющий сигнал. В этом случае управляющее напряжение между контактами "+" и "-" будет формироваться при низком уровне микроконтроллера.

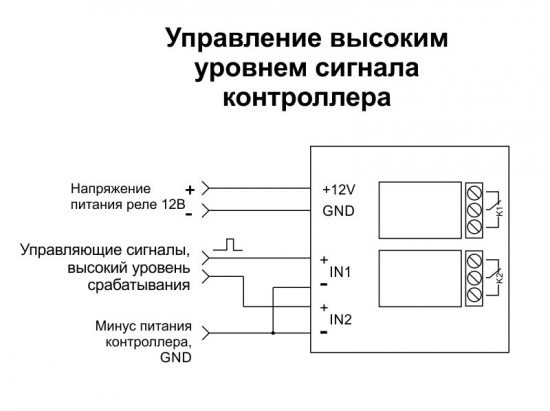

Управление высоким уровнем сигнала
Что бы управление было по высокому уровню сигнала, подключите ко входу "-" землю контроллера, а ко входу "+" управляющий сигнал. В этом случае управляющее напряжение между контактами "+" и "-" будет формироваться при высоком уровне сигнала микроконтроллера.
